Переход прямоугольное сечение на круглое сечение (односторонний, тип 5)

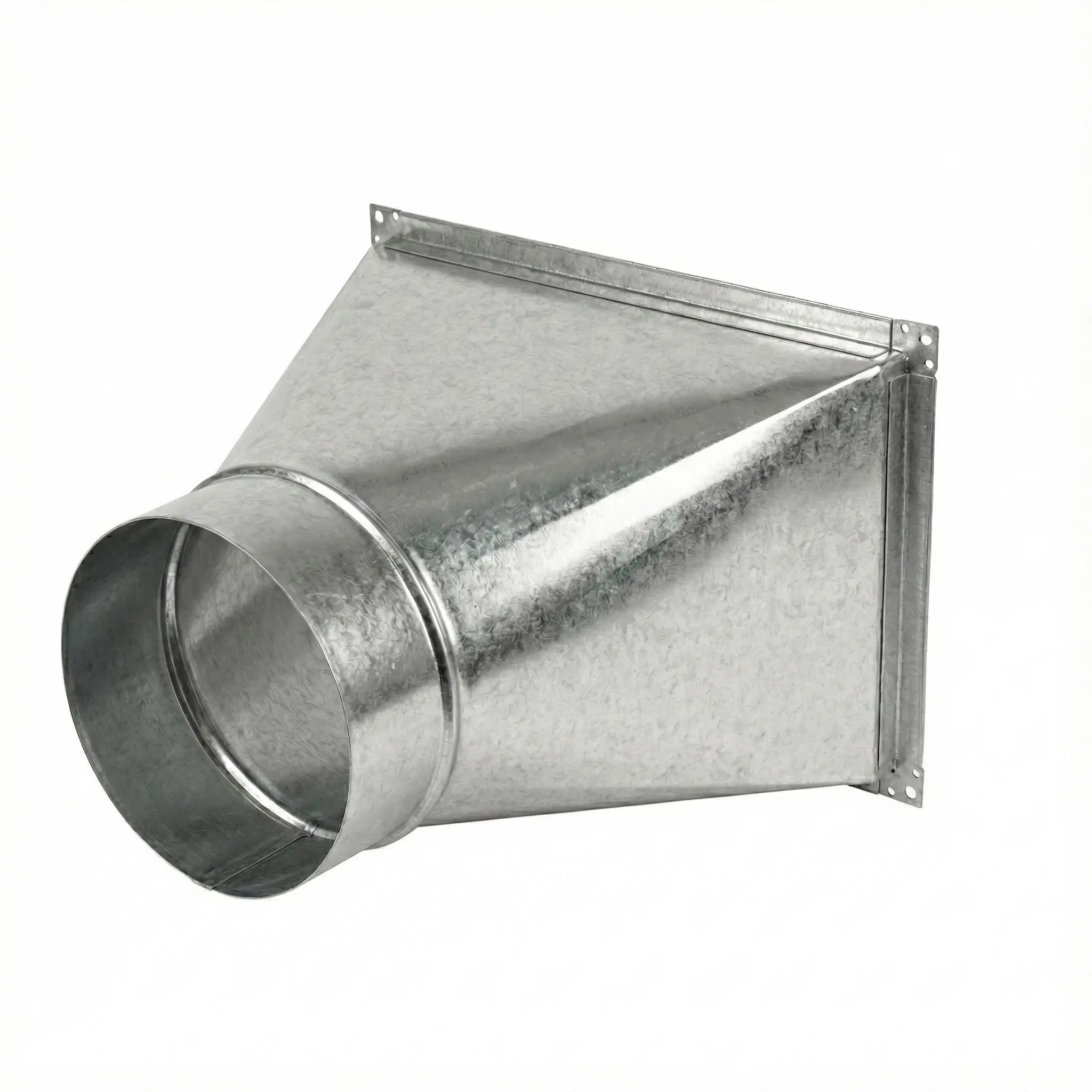

Оцинкованный переход прямоугольное на круглое с фланцами, односторонний
Переход прямоугольное сечение на круглое применяется для соединения воздуховодов различной формы в системах вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку прямоугольного канала с круглым воздуховодом без утечек воздуха и с сохранением проектной конфигурации сети.

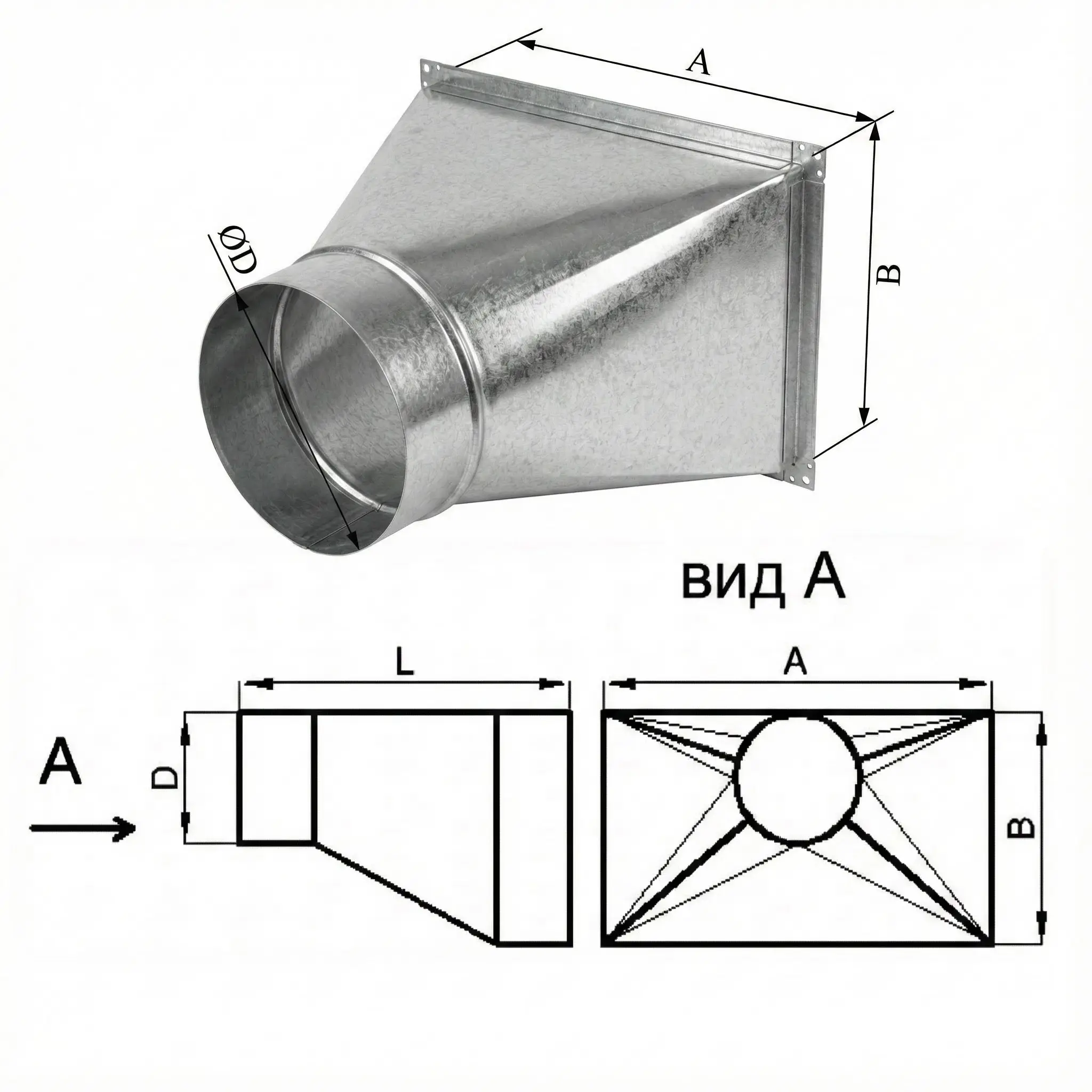

Исполнение «односторонний, тип 5» предусматривает смещение круглого патрубка относительно прямоугольного корпуса с сохранением одной базовой стороны. Смещение выполняется по стороне B, что позволяет адаптировать трассу при привязке к строительным конструкциям или существующим коммуникациям.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла определяется размерами сечений и требованиями проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически исходя из рекомендуемых нормативных параметров, что обеспечивает допустимый угол изменения формы канала и минимизацию аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без использования минусовых допусков.
