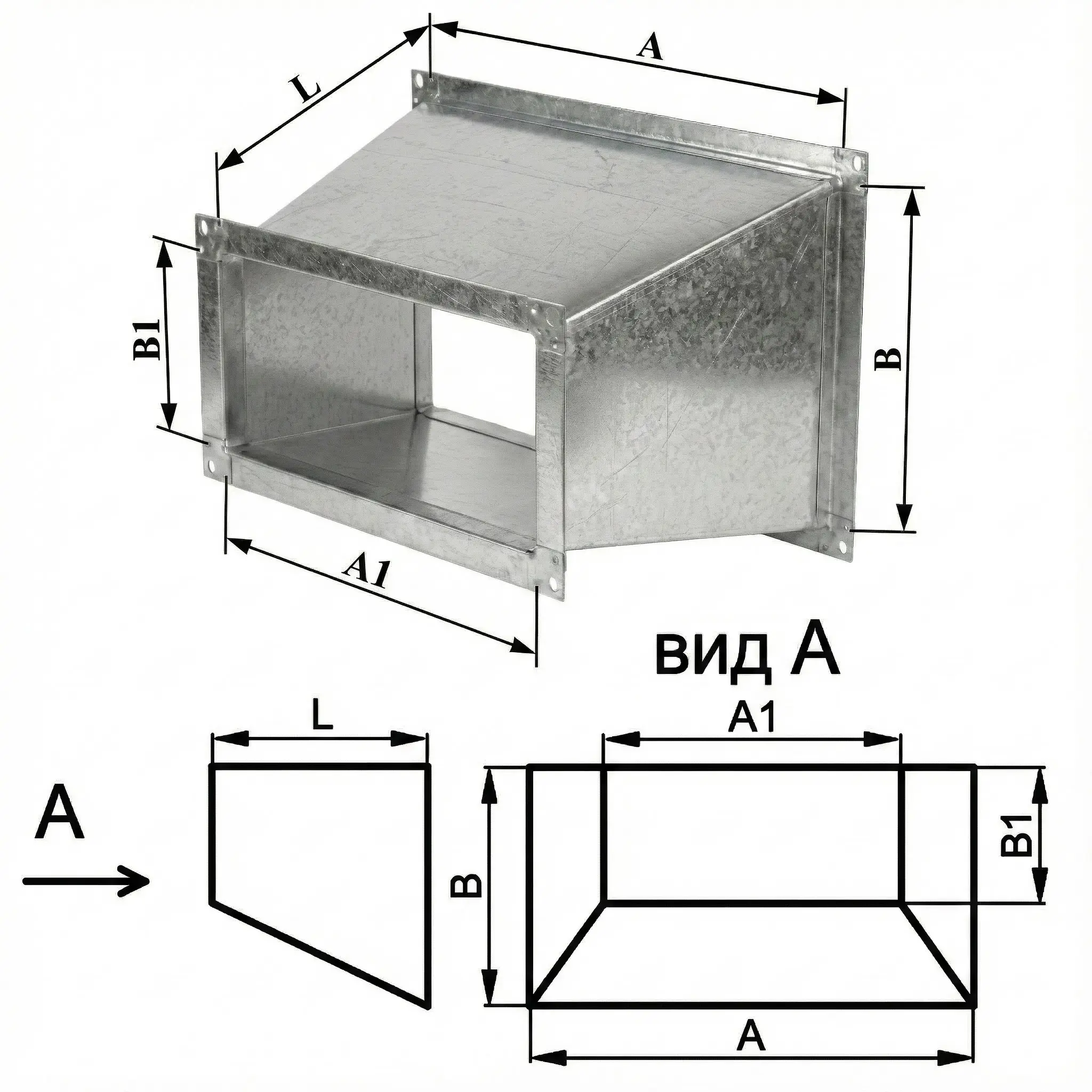

Переход прямоугольное сечение на прямоугольное сечение (односторонний, тип 5)

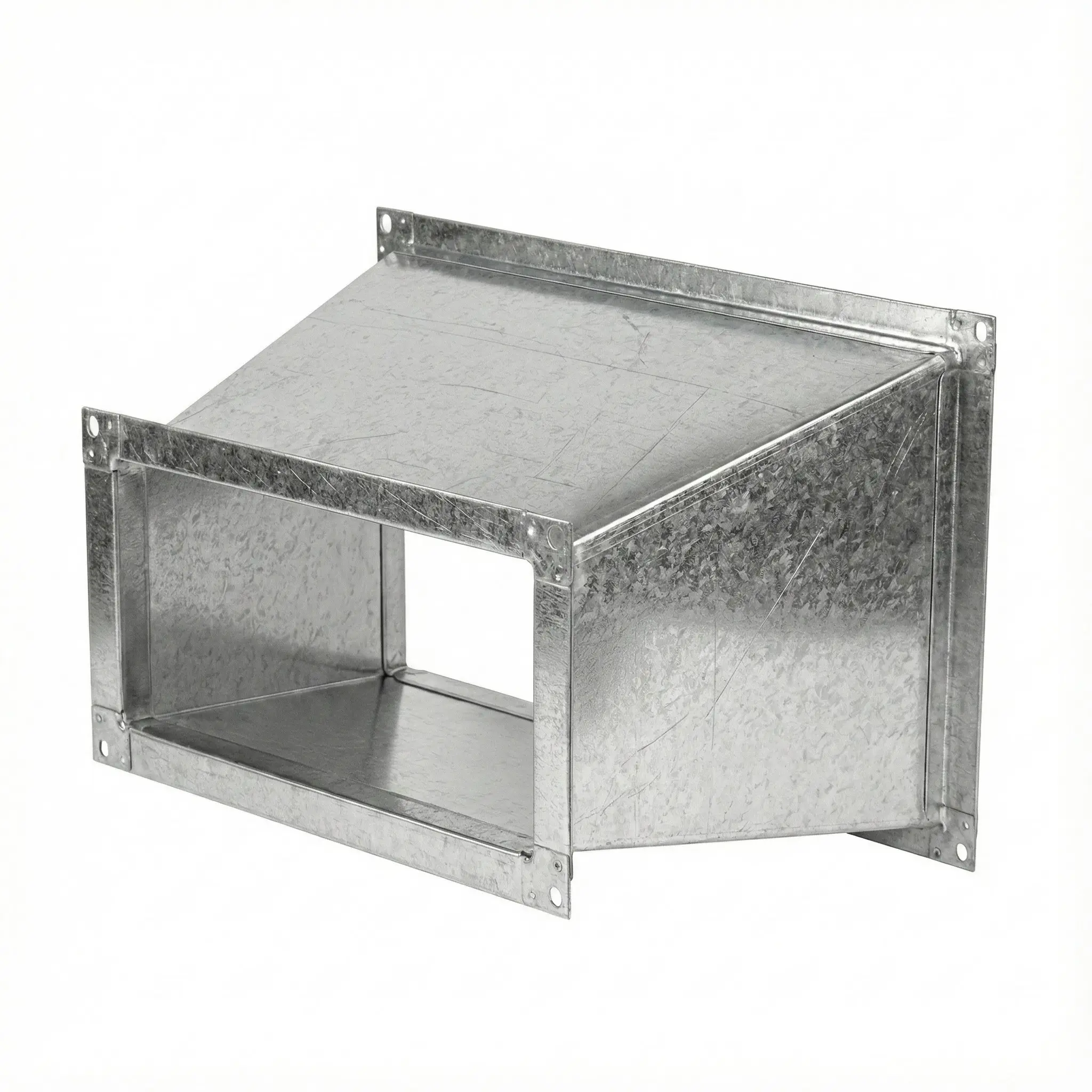

Прямоугольный оцинкованный переход с фланцами, односторонний по стороне B
Переход прямоугольного сечения предназначен для соединения воздуховодов различного размера в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку участков магистрали без утечек воздуха и сохранение проектной конфигурации вентиляционной трассы.
В исполнении «односторонний, тип 5» одна из сторон корпуса остаётся совмещённой, а изменение размеров происходит со смещением по стороне B. Такое конструктивное решение применяется при необходимости изменить габариты канала с сохранением опорной плоскости по одной стороне, например при примыкании к строительным конструкциям или инженерным коммуникациям.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров входного и выходного сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически исходя из рекомендуемых нормативных параметров, что обеспечивает допустимый угол расширения или сужения и минимизацию аэродинамического сопротивления.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильную геометрию узла.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.
