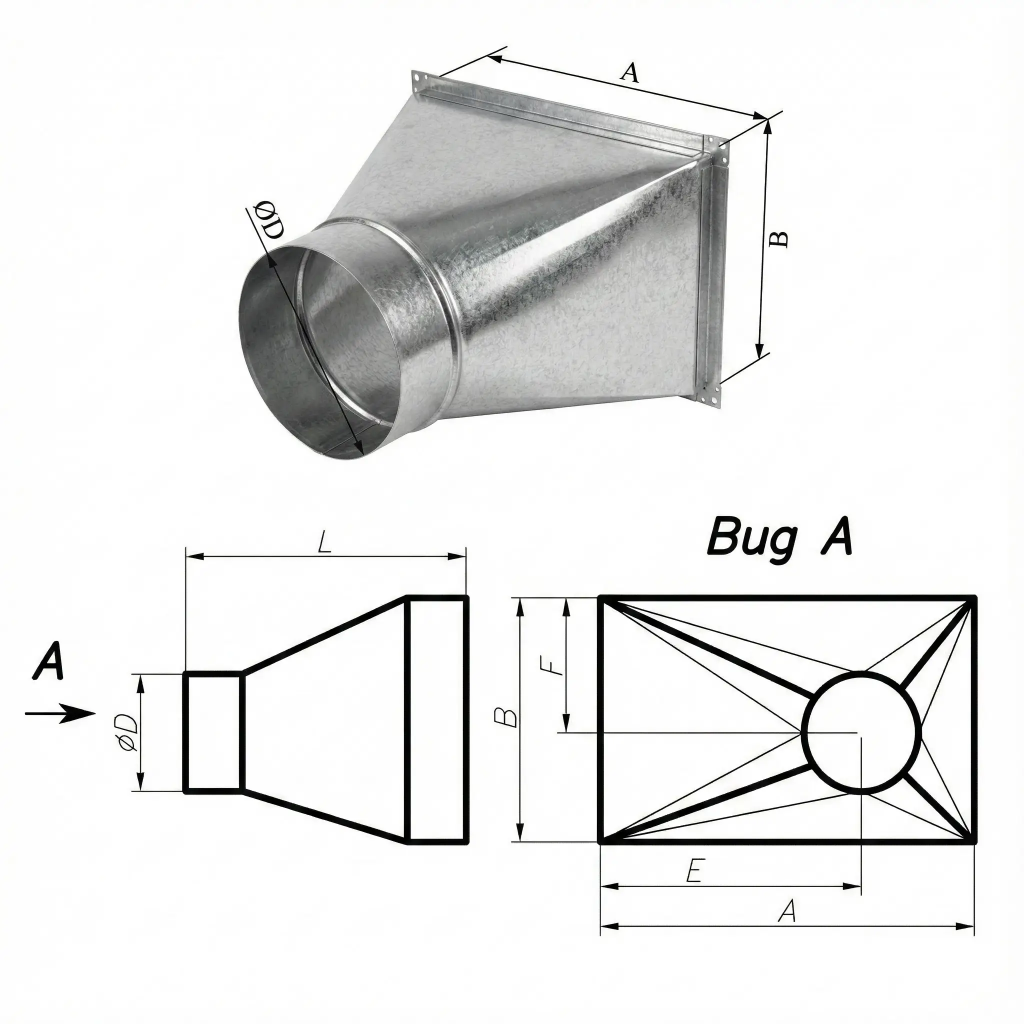

Переход прямоугольное сечение на круглое сечение (с нестандартным смещением, тип 6)

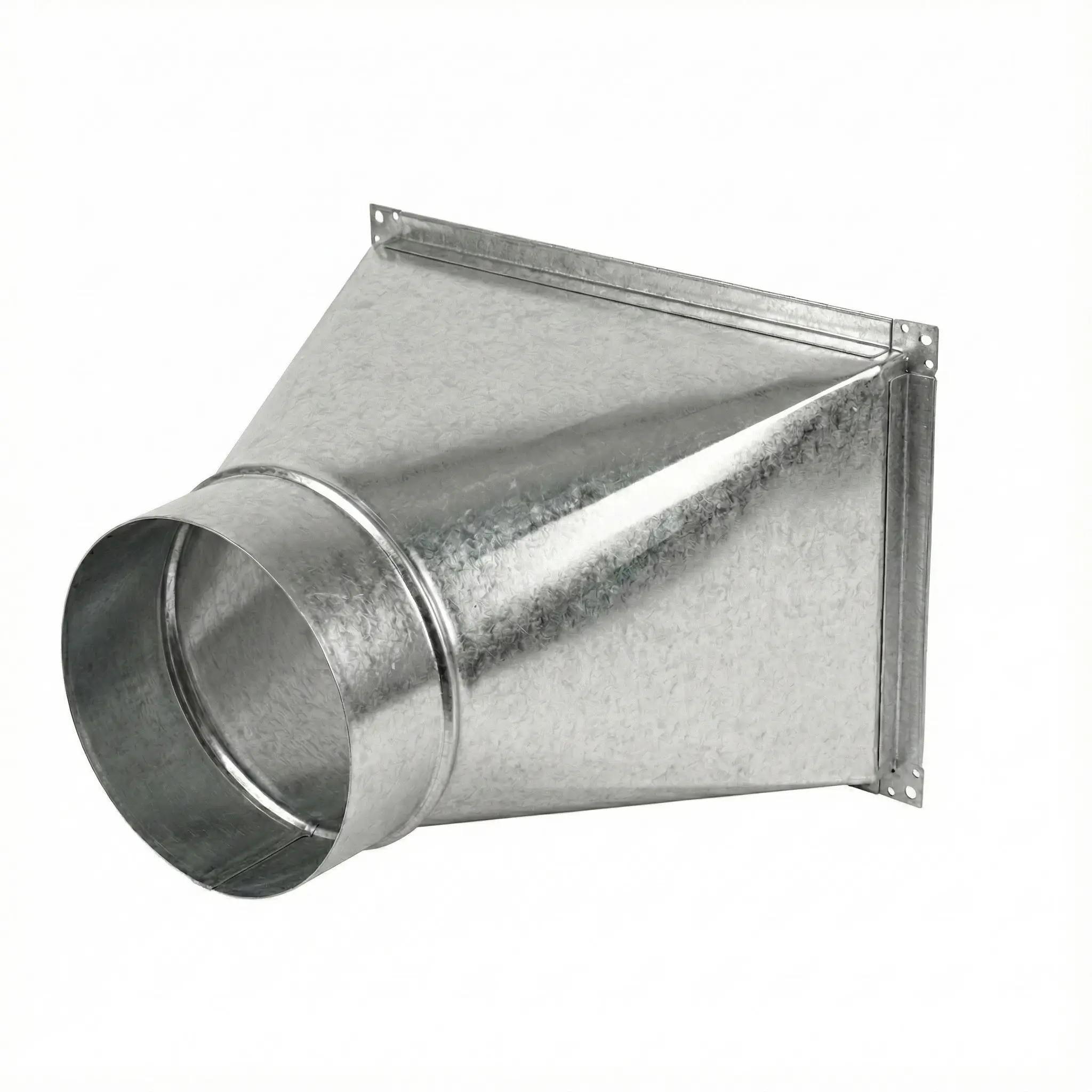

Оцинкованный переход прямоугольное на круглое с фланцами, нестандартное смещение
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной геометрии системы.

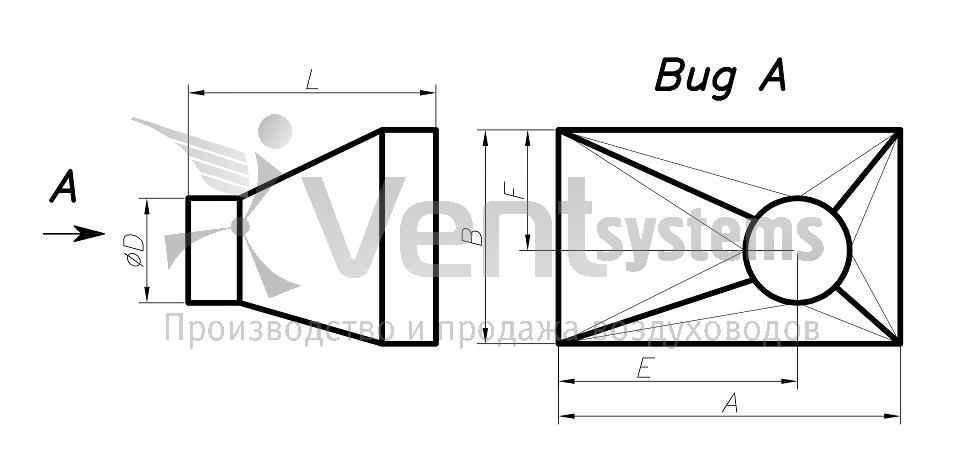

Исполнение «тип 6» предусматривает нестандартное смещение круглого патрубка относительно прямоугольного корпуса по индивидуально заданным размерам. Такое решение используется при сложной трассировке, привязке к оборудованию, обходе строительных конструкций или при нестандартных проектных требованиях.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла определяется размерами прямоугольного и круглого сечений и требованиями проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом рекомендуемых нормативных параметров, что обеспечивает допустимый угол преобразования сечения и снижение аэродинамических потерь.
Со стороны прямоугольного канала устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жесткость и стабильную геометрию соединения.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.
